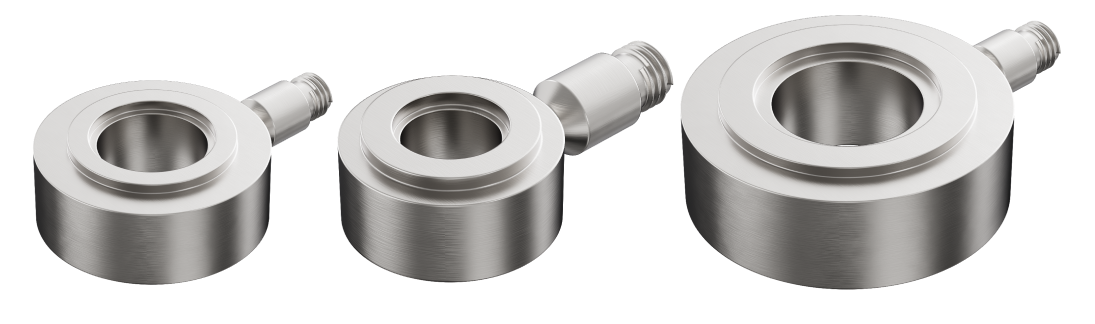

单分量力传感器（ICP）
MXRC-90V系列
MXRC-90V系列单分量力传感器，采用石英作为传感元件，出厂时压电元件已轻微预载，安装时需要结合测量点结构，进行预紧使用；或者另外配置夹具实现拉压测量。直接外接恒流源可实现动态力或准静态力值测量。
应用
用于材料测试、卷边、冲压和挤压监测、滚铆床、机械过程监测、冲压和成型、力限振动测试等领域。
特点
支持拉压力测量- 安装方式灵活
- 直接外接即可测量
- 适用于多种工业场景
| 参数 | MXRC-90V01 | MXRC-90V02 | MXRC-90V03 | 备注 |
|---|---|---|---|---|
| 量程kN | 0-20 | 0-50 | 0-100 | 可定制 |
| 灵敏度mv/kN | 250 | 100 | 50 | 可定制 |
| 低频响应Hz | 0.005 | 0.005 | 0.005 | |
| 谐振频率kHz | 70 | 65 | 55 | |
| 非线性% | <1 | <1 | <1 | |
| 输出阻抗Ω | ≤150 | ≤150 | ≤150 | |
| 工作温度℃ | −40~120 | −40~120 | 28.5*13*11 | |
| 尺寸mm | 14.5*6.5*8 | 22.5*10.5*10 | 28.5*13*11 | |
| 外壳材料 | 特殊不锈钢 | 特殊不锈钢 | 特殊不锈钢 | |
| 密封形式 | 激光焊接 | 激光焊接 | 激光焊接 | |
| 输出接头 | M5/10-32 | M5/10-32 | M5/10-32 | |
| 激励电压VDC | 16-30 | 16-30 | 16-30 | |
| 激励电流mA | 2-20 | 2-20 | 2-20 | |
| 偏置电压VDC | 8-14 | 8-14 | 8-14 | |
| 其他 | 支持准静态ICP+TEDS融合 | 可定制 | ||
