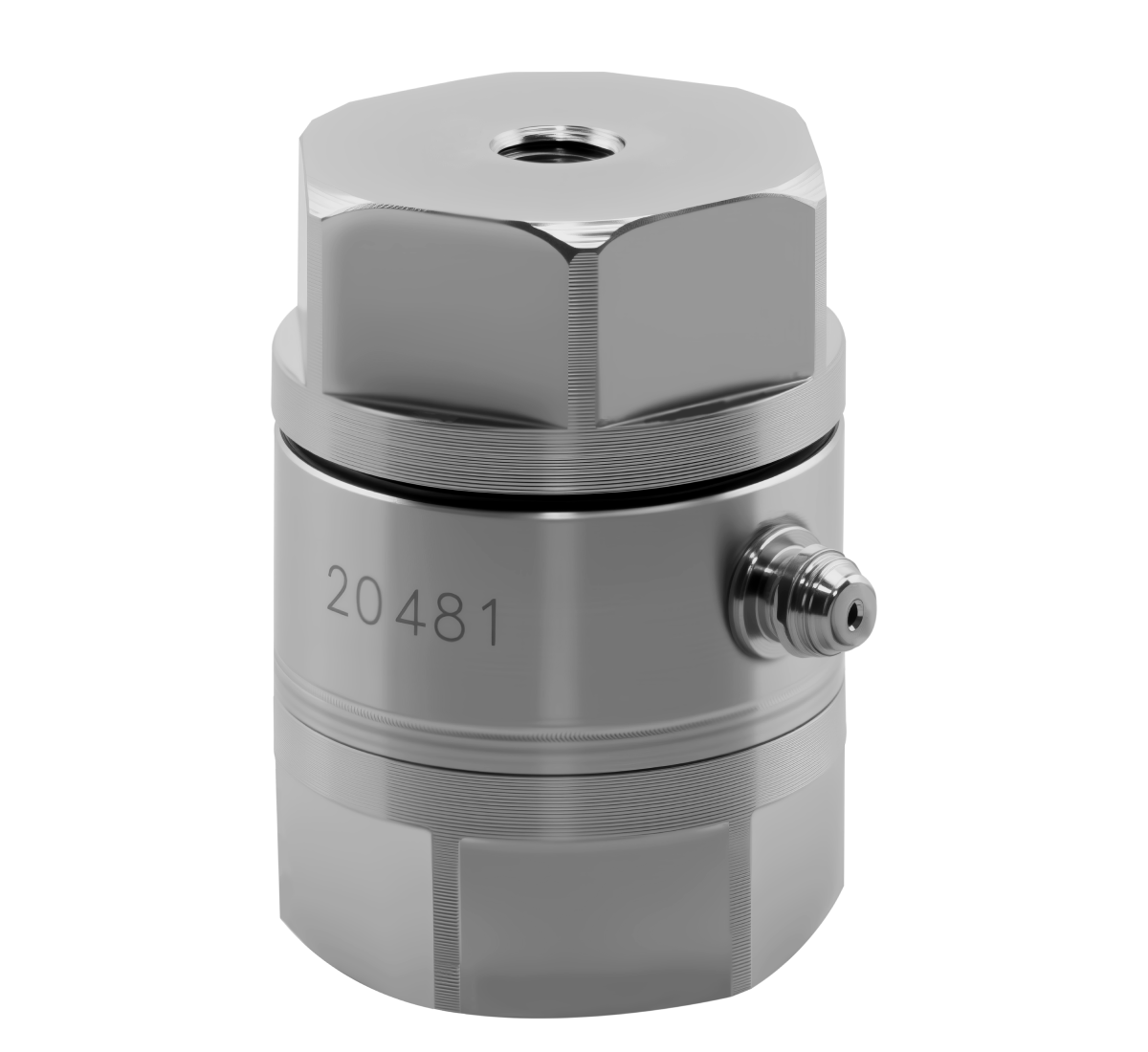

MXRC-90Q系列
MXRC-90Q系列单分量力传感器，采用石英作为传感元件，出厂时压电元件已轻微预紧，安装时需要结合测量结构进行预紧使用，或者另外配置夹具实现拉压测量。可外接内置ICP的恒流源或电荷放大器实现动态力或准静态力值测量。
用于材料测试、差动、冲压和挤压监测、滚铆铆床、机械过程监测、冲压和成型、力限振动测试等领域。
极高的刚度，可获得高固有频率预载结构支持拉压双向测量，安装灵活且无形变测力坚固耐用，寿命长宽工作温度与高绝缘电阻，环境适应性强测量准确稳定支持外接ICP或电荷放大器，适用于动态与准静态力测量| 参数 | MXRC-90Q01 | MXRC-90Q02 | MXRC-90Q03 | MXRC-90Q04 | MXRC-90Q05 | MXRC-90Q06 | 备注 |
|---|---|---|---|---|---|---|---|
| 量程kN | 0~20 | 0~50 | 0~100 | 0~140 | 0~190 | 0~330 | 可定制 |
| 灵敏度pC/N | ≈-4 | ≈-4 | ≈-4 | ≈-4 | ≈-4 | ≈-4 | |
| 谐振频率kHz | 70 | 65 | 55 | 55 | 50 | 45 | |
| 绝缘阻抗Ω | >10T | >10T | >10T | >10T | >10T | >10T | |
| 非线性% | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | |
| 工作温度℃ | -40~120 | -40~120 | -40~120 | -40~120 | -40~120 | -40~120 | |
| 尺寸mm | 14.5*6.5*8 | 22.5*10.5*10 | 28.5*13*11 | 34.5*17*12 | 40.5*21*13 | 52.5*26.5*15 | 可定制 |
| 外壳材料 | 特殊不锈钢 | 特殊不锈钢 | 特殊不锈钢 | 特殊不锈钢 | 特殊不锈钢 | 特殊不锈钢 | 可定制 |
| 密封形式 | 激光焊接 | 激光焊接 | 激光焊接 | 激光焊接 | 激光焊接 | 激光焊接 | |
| 输出接头 | M5/10-32 | M5/10-32 | M5/10-32 | M5/10-32 | M5/10-32 | M5/10-32 | 可定制 |
| 其他 | 支持准静态ICP+TEDS融合 | 可定制 | |||||
