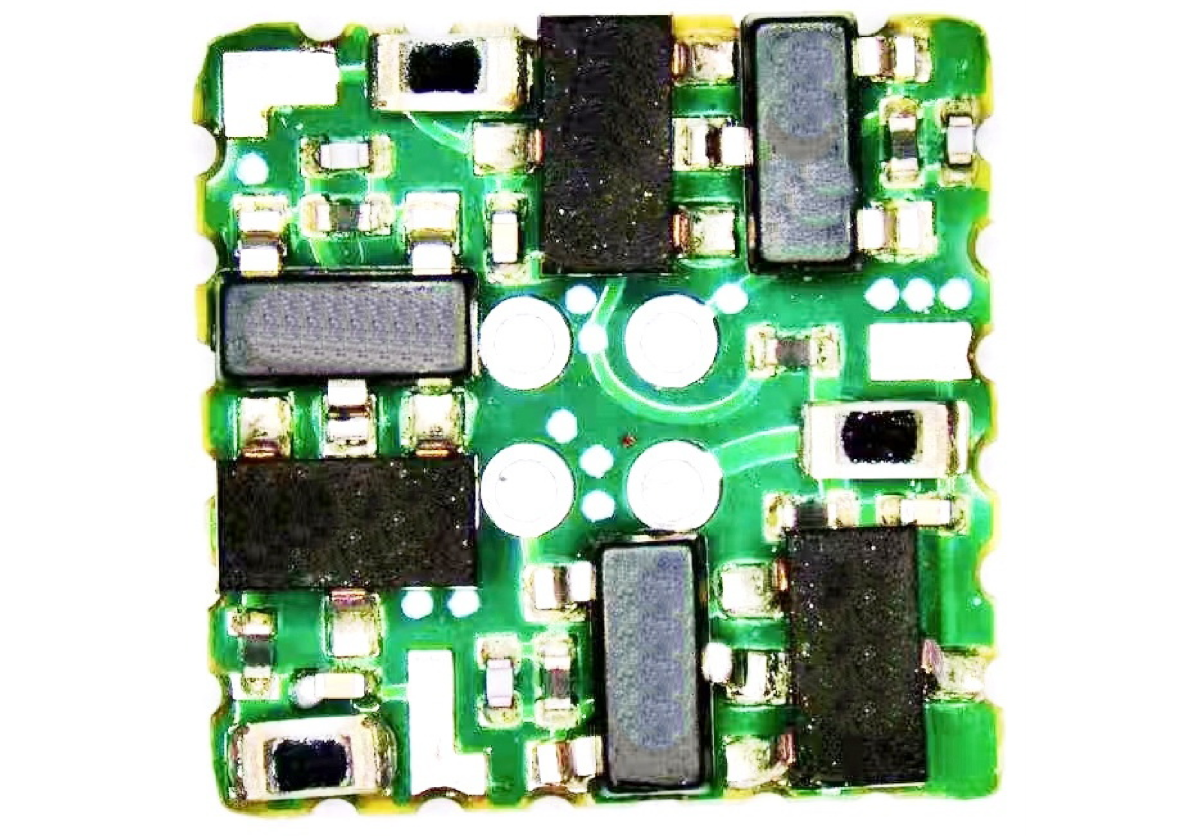

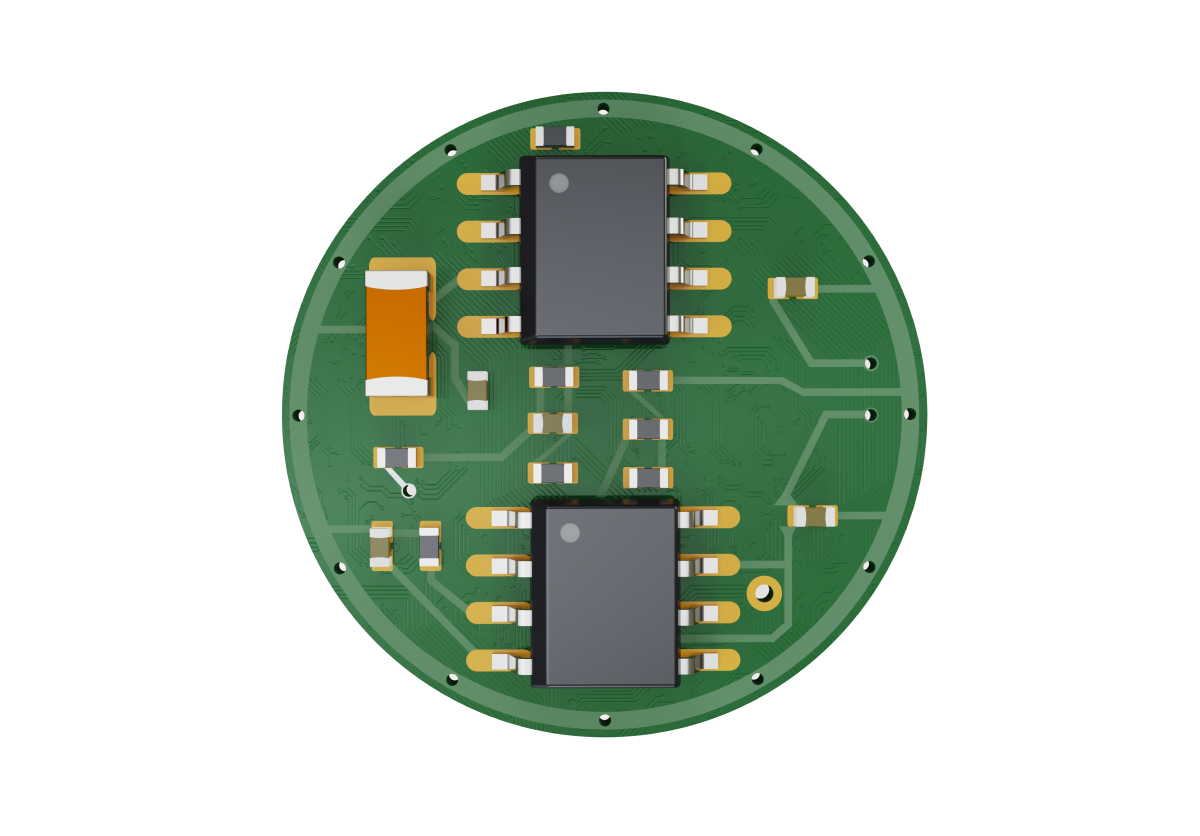

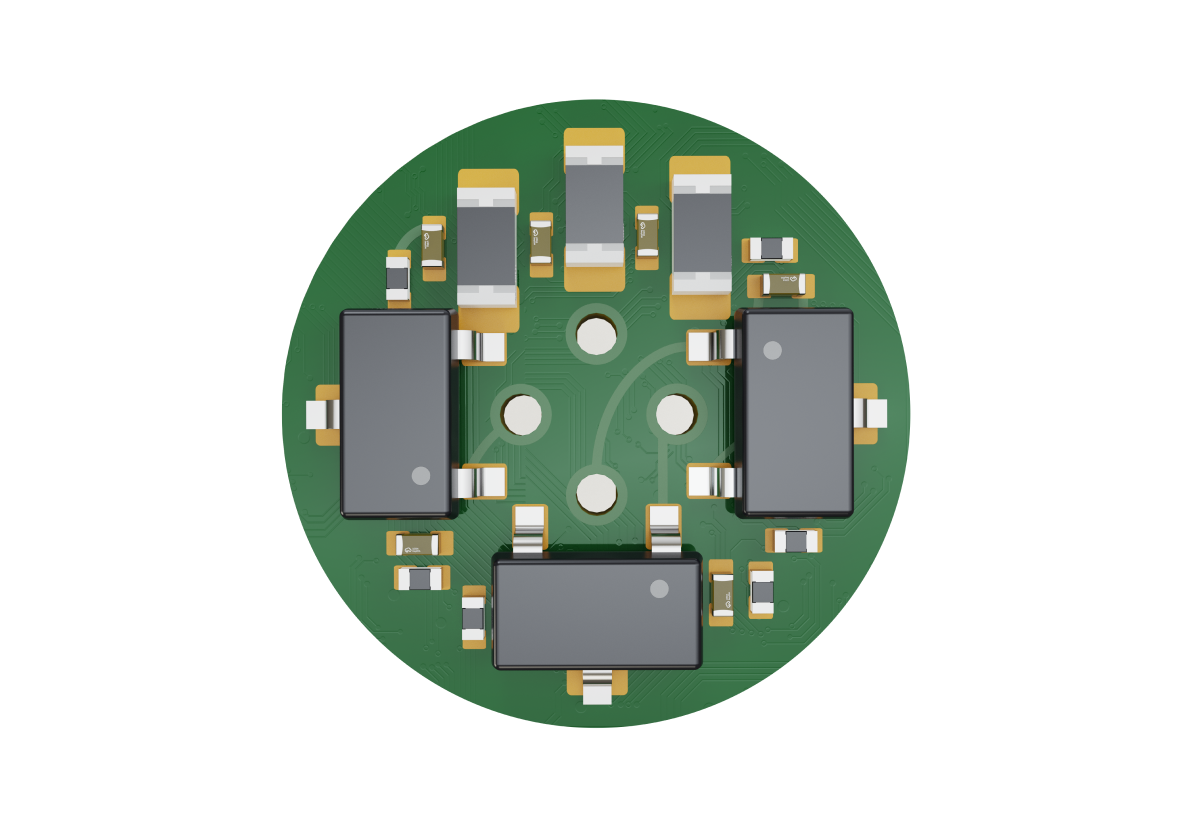

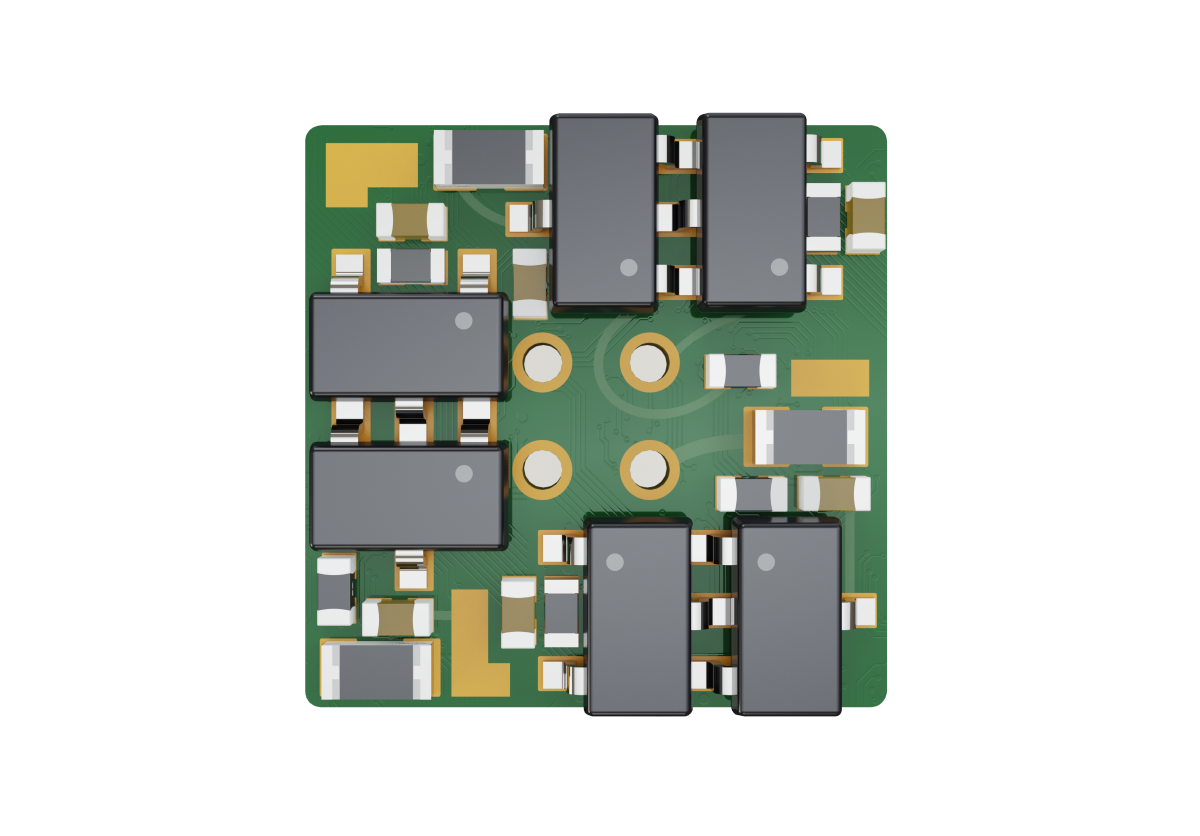

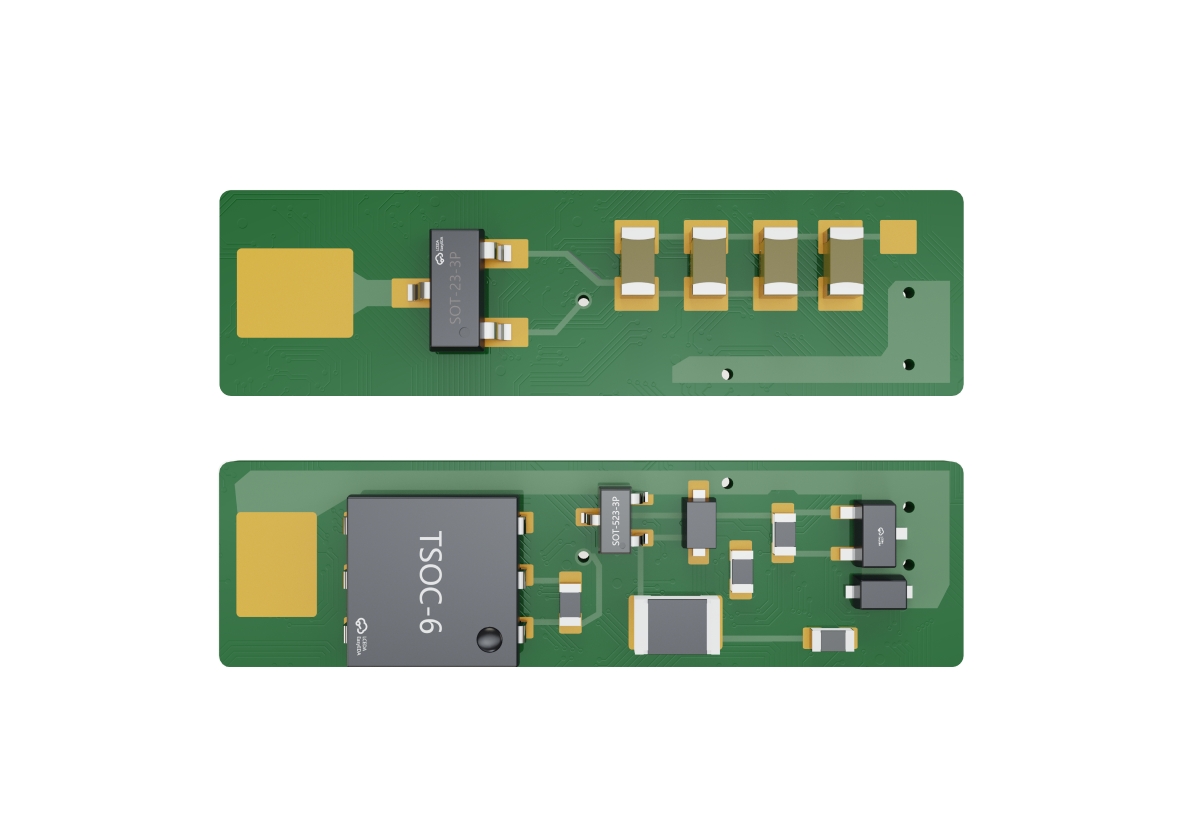

ICP转换芯片与模块
MXRC-ICP系列
MXRC-ICP系列是压电式力、加速度传感器双线制输出方案的必备产品，可实现高阻抗信号向低阻抗电压信号的转换，同时兼容恒流供电与数字协议。MXRC可以为客户提供多种增益、多种尺寸、多种通道的ICP模块和集成芯片。
应用
适用于压电力传感器、加速度传感器、速度传感器产品等。
特点
可实现间接测量动态与准静态力- 应变与力的关系通常为线性
- 测量时分流效率高
- 在典型应用中成本较低
| 参数 | MXRC-ICP-0 | MXRC-ICP-1 | MXRC-ICP-2 | MXRC-ICP-3 | MXRC-ICP-4 | 备注 |
|---|---|---|---|---|---|---|
| 增益mV/unit | 50 | 30 | 0.05 | 200 | 200 | 可定制 |
| 输出阻抗Ω | <200 | <200 | <200 | <200 | <200 | 可定制 |
| 供电电流mA | 2-20 | 2-20 | 2-20 | 2-20 | 2-20 | |
| 适用对象 | 力/加速度 | 力/加速度 | 力/加速度 | 力/加速度 | 速度 | |
| 下限频率Hz | 0.4 | 0.13 | 0.005 | 2 | 0.7 | 可定制 |
| 上限频率Hz | 80k | 70k | 5k | 30k | 10k | 可定制 |
| 工作温度°C | -40~150 | -40~150 | -40~150 | -40~150 | -40~150 | |
| 尺寸（长*宽）mm | 5*2.5 | / | / | / | / | 可定制 |
| 通道数 | 1 | N | N | N | N | 可定制 |
| 封装形式 | 芯片 | PCB板 | PCB板 | PCB板 | PCB板 | 可定制 |
| 连接方式 | 焊接 | 焊接 | 焊接 | 焊接 | 焊接 | |
| 输出V | ±5 - ±10 | ±5 - ±10 | ±5 - ±10 | ±5 - ±10 | ±5 - ±10 | 可定制 |
